ELAN: Energie webserver via LAN, koppelt o.a. met de p1 poort, met Modbus meters en schakelt op productie, piekverbruik of tarief

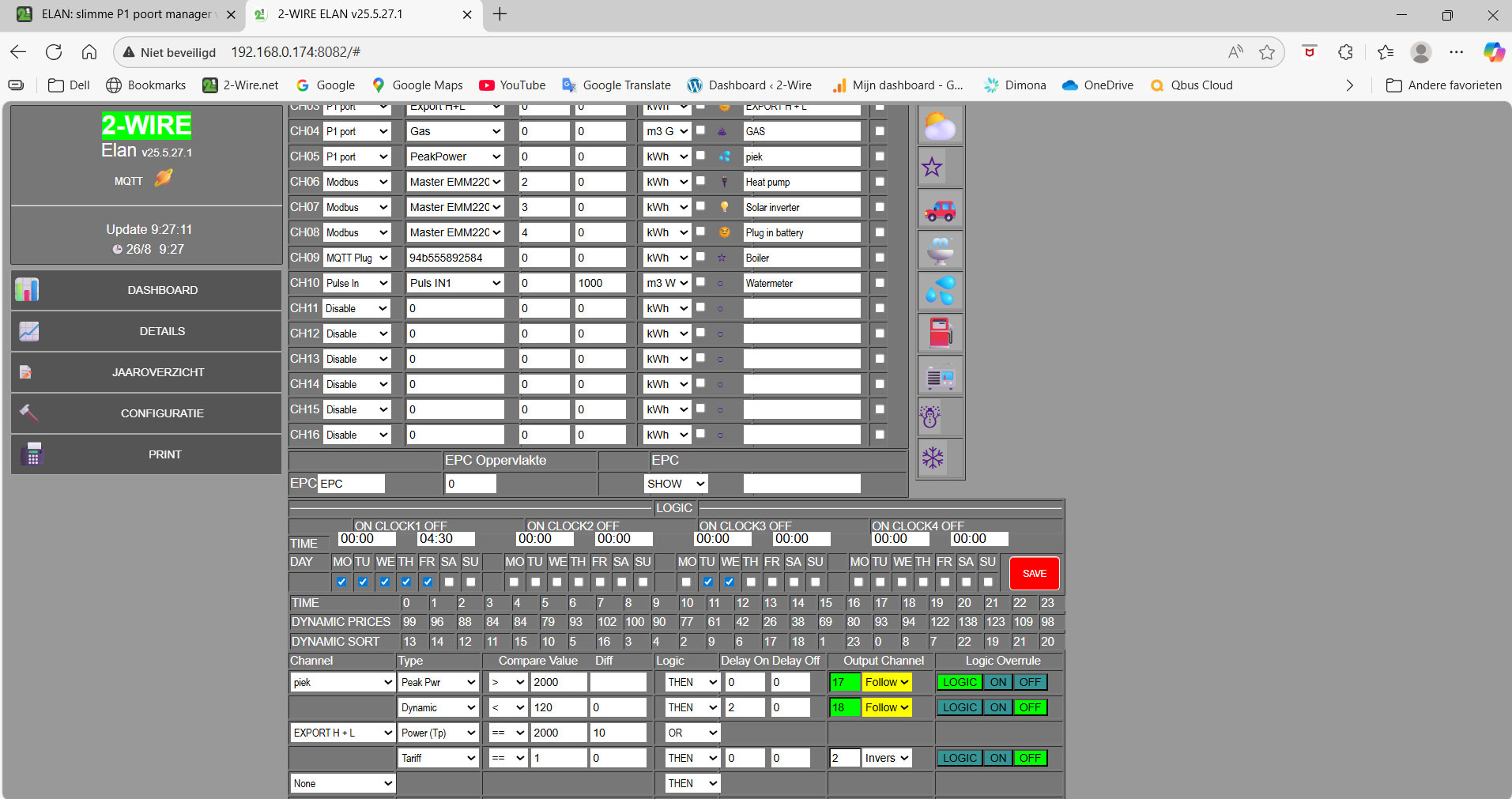

ELAN is een autonome energie-monitor die verwarming of apparaten schakelt op injectie, piekverbruik, energietarief en klok. Na koppeling met LAN zijn verbruiksgegevens uit de P1, Modbus meters, pulsentellers beschikbaar voor slim aansturen van 2 solid state relais en WiFi smart-plugs. Geen software, app of cloud-diensten nodig, surf gewoon naar lokale IP-adres van ELAN om configuratie of logica aan te passen of om live het effect op te volgen. Functionaliteiten:

• Real-Time verbruiken uit de digitale meter
• Deel-verbruiken meten
  • Rechtstreekse verbruikers via Modbus Energiemeters
  • Verbruiken inlezen via pulsentellers
  • Huishoudtoestellen meten via WiFi smartpluggen
  • Remote webservers, smartpluggen, luchtkwaliteit via IoT
• Slim schakelen instelbaar op injectie, piekverbruik, weekklokken, tarief,…
  • 2 Solid state relais voor sturing Smartgrid warmtepomp/boiler/accumulatie of rechtstreekse verbruikers
  • WiFi plugs sturing huishoudtoestellen
• Vooraf geconfigureerd: enkel nog LAN IP adres instellen via de serverscanner tool
• Platform onafhankelijk: werkt via de webbrowser op elk device
• Autonoom: Lokale dataopslag: geen app, software of clouddiensten.
• Real-Time: om de 5 sec. (kwartier)vermogen update
• Grafieken: Resolutie 5 min/7dagen, 1dag/12 maand, 1maand/2 jaar
• Data export naar Excel en via HTTP upload
• Koppeling over IoT met andere webservers of met de html app (optie MQTT token nodig)

Opmerkingen:

1. De Belgische digitale meters vooraf activeren om te kunnen werken:  via deze link  Als er op het scherm van de digitale meter een driehoekje boven “GP1” staat  (GP1 staat in lasermarking onder het scherm) dan zijn de poorten P1 en S1 actief.
2. ELAN wordt gevoed via de P1 poort, of via een optionele 5VDC voeding als er geen P1 aanwezig is.
3. Om beide solid-state om te zetten naar vermogen relais heb een 12 Vdc voeding (HDR-15-12) en 2 vermogen relais (PEM-01-012) nodig. Je vindt deze terug op onze website.
4. Als er geen digitale meter aanwezig is kan je zelf Modbus meters koppelen om zo o.a. het (totaal)verbruik te registreren.
5. Na elke nieuwe installatie is het belangrijk om ELAN te upgraden naar de nieuwste firmware ( Zie FAQ, online tutorial, handleiding of  Quickstart).
6. Gebruik ENKEL geleiders tot 0.5mm² met VASTE kern in de ELAN connectoren

Dit product omvat:

• 1x ELAN slimme energie schakelaar
• 1x RJ11 6P/6C 'cross' kabel van 2 meter

Handleiding:

• Datasheet: QSA32NL ELAN
• Uitgebreide handleiding:

Afmetingen:

• Verpakking: doosje 15x15x10cm, 150gr
• EAN 5430000860574
